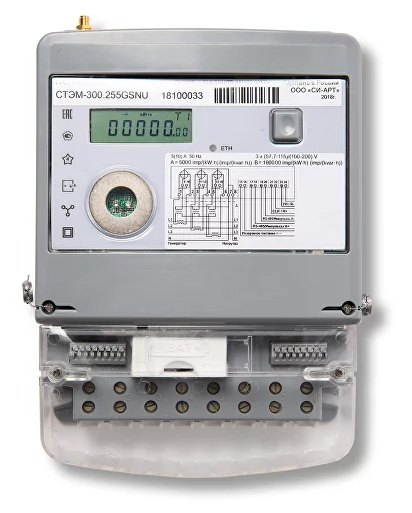

СТЭМ-300

Счетчики электрической энергии трёхфазные статические СТЭМ-300 предназначены для измерения активной и реактивной энергии прямого и обратного направлений и четырехквадрантной реактивной энергии, ведения массивов профиля мощности нагрузки с программируемым временем интегрирования, измерения параметров трехфазной сети и параметров качества электрической энергии в трехпроводных и четырехпроводных сетях переменного тока.

Счетчики СТЭМ-300 (многотарифные многофункциональные) как средства учета электроэнергии прежде всего предназначены для работы:

  • В крупных энергосистемах для учета потоков мощности и межсистемных перетоков.
  • На промыгленных предприятиях, региональных обьектах энергетики.
  • В мелко моторном секторе (Кооперативы, ИЧП, Магазины).

Они могут работать как автономно (дистанционно получать данные при помощи базового ПО) так и в АСКУЭ (автоматизированные  системы контроля и учета электроэнергии) и в составе АСДУ (автоматизированная система диспетчерского управления).

  • Характеристики

    Наименование параметров
    Значение
    Класс точности, в зависимости от варианта исполнения
    -по ГОСТ 31819.21-2012 при измерении активной энергии
    1
    -по ГОСТ 31819.22-2012 при измерении активной энергии
    0,2S или 0,5S
    -по ГОСТ 31819.23-2012 при измерении реактивной энергии
    1
    -по НШТВ.411152.001ТУ при измерении реактивной энергии
    0.5
    Номинальное напряжение (Uном), В
    3?(57,7-115)/(100-200) или
    3?(120 – 230)/(208 –400)
    Установленный рабочий диапазон напряжения, В
    от 0,9 до 1,1 Uном
    Расширенный рабочий диапазон напряжения, В
    -для вариантов исполнения с Uном=3?(120-230) В
    от 96 В до 276 В
    -для вариантов исполнения с Uном=3?(57,7-115) В
    от 46 В до 138 В
    Предельный рабочий диапазон напряжения, В
    от 0 до 1,2 Uном
    Базовый/максимальный ток для счетчиков непосредственного включения (Iб/Iмакс), А
    5/100
    Номинальный/максимальный ток для счетчиков, включаемых через трансформатор (Iном/Iмакс), А
    5/10
    Номинальная частота сети, Гц
    50
    Пределы допускаемой погрешности измерения напряжения электропитания, %
    ± 0,5
    Пределы допускаемой погрешности измерения фазных токов, %:
    -для счетчиков непосредственного включения: в диапазоне от 0,05Iб до Iмакс
    ± [ 1 + 0,01( Iб/Iх - 1)]
    -для счетчиков трансформаторного включения: в диапазоне от 0,02 Iном до Iмакс
    ± [ 0,5 + 0,005( Iном/Iх - 1)]
    Пределы допускаемой погрешности измерения частоты сети в рабочем диапазоне частот от 42,5 до 57,5 Гц, Гц
    ±0,05
    Пределы допускаемой относительной погрешности счетчиков при измерении глубины провала напряжения, не более, %:
    ±1
    Пределы допускаемой абсолютной погрешности счетчиков при измерении длительности провала напряжения в диапазоне измерений от 0,04 до 60 с при работе от резервного питания, с
    ± 0,2
    Пределы допускаемой абсолютной погрешности счетчиков при измерении длительности перенапряжения в диапазоне измерений от 0,04 до 60 с, с
    ± 0,02
    Пределы допускаемой относительной погрешности счетчика при измерении коэффициентов несимметрии напряжения по нулевой и обратной последовательности в диапазоне измерений 1,0 – 5%, %
    ±0,3
    Пределы допускаемой относительной погрешности счетчиков при измерении текущих значений кратковременной дозы фликера в диапазоне измерений от 0,4 до 4 при колебаниях напряжения формы меандра, %
    ±5
    Пределы допускаемой абсолютной погрешности счетчиков при измерении коэффициента мощности в каждой фазе и по сумме фаз в диапазоне от минус 1 до минус 0,5 и от 0,5 до 1 при значениях тока в диапазоне 0,2Iном?I?1,2Iном. и при значениях напряжения в диапазоне 0,8Uном.?U?1,2Uном., %
    ±1
    Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между фазным напряжением и одноименным током в диапазоне измерений от минус 180?до 180? при значениях тока в диапазоне 0,2Iном?I?1,2Iном и при значениях напряжения в диапазоне 0,8Uном?U?1,2Uном, ?
    ±1
    Стартовый ток (чувствительность) при измерении активной/реактивной энергии, А, не более для:
    -Iб (Iмакс) - 5(100) А
    -Iном (Iмакс) - 5(10) А

    0,02
    0,005
    Постоянная счетчиков, в зависимости от модификации, в режимах основной (поверка), имп./(кВт?ч) [(имп./(квар·ч)]
    -для счетчиков непосредственного включения
    -для счетчиков, включаемых через трансформаторы




    500 (16000)
    5000 (160000)
    Потребляемая мощность, В·А (Вт), не более:
    -по цепи напряжения
    -по цепи тока

    9 (3)
    0.1
    Встроенный источник резервного электропитания:
    -род тока
    Постоянный или переменный промышленной частоты
    -диапазон входных напряжений, В
    от 86 В до 265 В
    -потребляемая мощность (не более), ВА (Вт)
    9 (3)
    Установленный диапазон рабочих температур, ?С
    от минус 40 до плюс 70
    Количество тарифов
    8
    Точность хода часов, с/сут
    0.5
    Срок сохранения информации при отключении питания, лет
    40
    Помехоустойчивость
    ГОСТ 31818.11-2012
    Самодиагностика
    Автоматическая, непрерывная
    Защита от несанкционированного доступа
    • Внутренние части счетчика недоступны без вскртия пломб ОТК и поверителя
    • Крышка клеммной колодки пломбируется энергоснабжающей организацией
    • Вскрытие корпуса счетчика и крышки клеммной колодки фиксируется в журнале событий
    • Память калибровочных коэффициентов защищена от изменений в процессе эксплуатации
    • Попытки доступа с неверным паролем к хранимым данным и конфигурируемым параметрам счетчика фиксируется в журнале событий
    • Поток данных по протоколу СПОДЭС защищен шифрованием с аутотентификацией
    Межповерочный интервал, лет
    16
    Средняя наработка счетчика до отказа, ч, не менее
    220 000
    Масса не более, кг
    1.6
    Габаритные размеры, мм, не более
    244,4*170*72,5
    Средний срок службы счетчика, лет
    30
