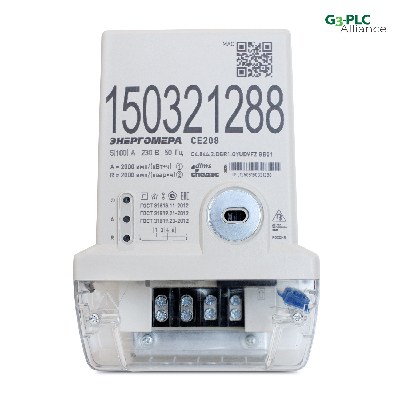

CE208

Однофазный электросчетчик серии «СЕ».

Имеет возможность универсального монтажа на din-рейку и в щиток.

Осуществляет измерение активной энергии в однофазных двухпроводных цепях переменного тока. В качестве датчика тока используется шунт.

  • Характеристики

    Класс точности по активной (реактивной) энергии1 (1 или 2)
    Диапазон входных сигналов:
    сила тока, А
    напряжение, В
    коэффициент мощности    		0,05Iб - Iмакс
    0,55Uном - 1,15Uном
    0,8емк. - 1,0 - 0,5инд.
    Базовый ток, А5 или 10
    Максимальный ток, А60, 80 или 100
    Номинальное напряжение, В230
    Диапазон рабочих температур окружающего воздуха для счетчика, °С-45... +70
    Диапазон рабочих температур окружающего воздуха для индикаторного устройства, °С-20... +70
    Диапазон значений постоянной счетчика, имп/(кВт*ч)от 800 до 4800
    Рабочий диапазон изменения частоты, Гц50±2,5 или 60±3
    Стартовый ток (чувствительность)0,002Iб
    Полная мощность, потребляемая каждой цепью тока, при базовом токе, В*А, не более0,5 для счетчиков с реле управления
    0,05 для остальных счетчиков
    Длительность хранения информации при отключении питания, лет30
    Длительность учета времени и календаря при отключенном питании, лет, не менее10 - для исполнений с возможность замены батарейки (корпус S7)
    16 - для остальных исполнений
    Число тарифов:
    для обычного исполнения
    для исполнения "Z"    		4
    8
    Масса счетчика (измерительного блока), кг, не более1,5
    Масса индикаторного устройства, кг, не более0,5
    Способ крепленияРейка ТН35, винты
    Габаритные размеры корпуса, мм:
    для R5
    для S7
    для С2
    для С4

    		110×89×72.5
    200×122×73
    200×185×56
    230×160×79
    Габаритные размеры индикаторного устройства, мм155×95×50
    Средняя наработка до отказа, час220000
    Срок службы, летне менее 30
    Межповерочный интервал, лет16
