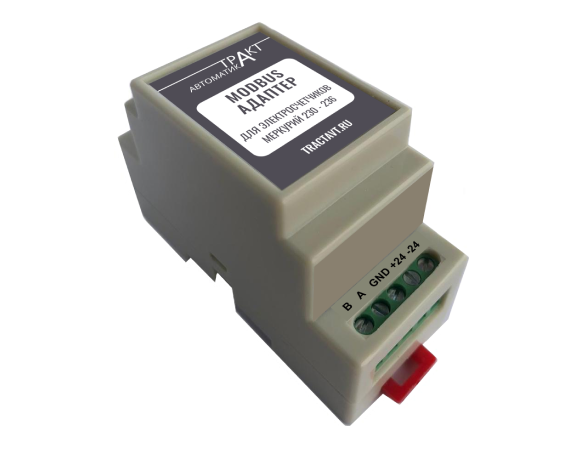

ModBUS адаптер MAC301-R24 для счетчиков Меркурий 230-236
Адаптер для электросчетчиков Меркурий предназначен для сбора информации по внутреннему протоколу электросчетчика и передаче этой информации по промышленному протоколу Modbus (RS-485). Адаптер предназначен для работы от одного до четырех электросчетчиками одновременно.
Применение адаптера в системах автоматизации с электросчетчиками обусловлено тем, что электросчетчик имеет свой внутренний протокол обмена данными (Modbus подобный), который невозможно либо очень сложно реализовать в промышленных контроллерах со встроенными стандартными протоколами.
-
Характеристики
MAC301-R__- Меркурий ___(RS-485)
Функциональное назначение Протокол электросчетчиков Меркурий в Modbus RTU/ASCII Параметры связи с электросчетчиками (приборами) Порт 2 (определяется при заказе) RS-485 / CAN / RS232 (полудуплекс) Тип подключения Клеммник, XP1 Протокол Протокол электросчётчика Меркурий 230, 234, 236 Максимальное количество подключаемых приборов 4 Скорость передачи данных От 300 до 115200 бит/с Количество бит данных 8 Контроль четности Нет/чет/нечет Количество стоп бит 1 / 2 Параметры связи со вторым уровнем (контроллеры, компьютеры и т.д.) Порт 1 RS-485 (полудуплекс) Тип подключения Клеммник, XP2 Протокол Modbus RTU/ASCII Максимальное количество адаптеров в магистрали 32 Скорость передачи данных От 300 до 115200 бит/с Количество бит данных 8 Контроль четности Нет/чет/нечет Количество стоп бит 1/2 Управление устройством Интерфейс управления Программа настройки TA-AdapterConfig, интерфейс Modbus Требования к электропитанию Рабочее напряжение, В 24/12/5 Выходное напряжение (питание интерфейса электросчетчика) 5В, 150мА ±10% Потребляемая мощность, Вт Не более 2 Условия эксплуатации Температура окружающего воздуха, °С -40 – +50 Относительная влажность воздуха, % 5 – 90 Размеры и вес Габариты, мм 110х34х58 мм Масса не более 200 г
