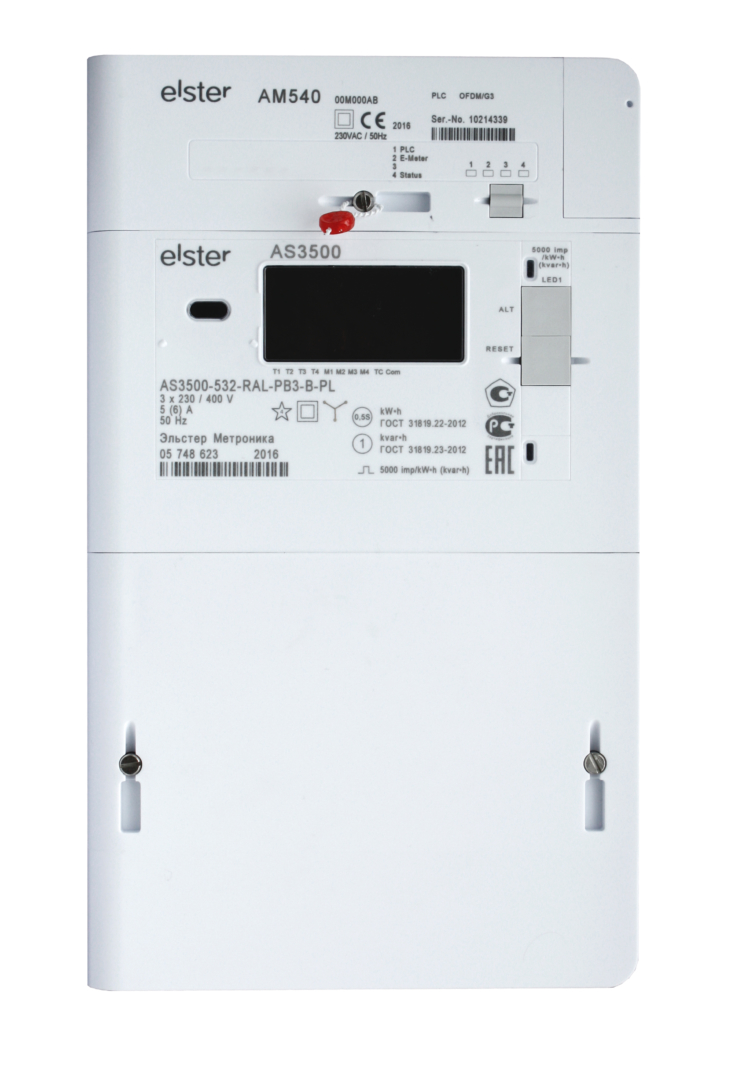

Альфа Смарт AS3500

Альфа СМАРТ AS3500 - трёхфазный интеллектуальный счётчик электроэнергии семейства Альфа СМАРТ модульной конструкции с расширенными функциями защиты и опцией трёхфазного контактора (силового реле) для отключения нагрузки.

Предназначен для измерения и учёта активной и реактивной энергии и мощности с классом точности 0.5S и 1.0 в прямом и обратном направлении в многотарифном режиме.

Аттестован для применения на объектах РРЭ ПАО «Россети» и отвечает новым Техническим требованиям ОАО «АТС» для ОРЭМ.

  • Характеристики

    Класс точности
    - по активной энергии ГОСТ 31819.22-2012
    - по активной энергии ГОСТ 31819.21-2012
    - по реактивной энергии ГОСТ 31819.23-2012
    0,5S
    1; 2
    1;2
    Номинальные значения напряжения (Uном), В 3×63/110;
    3×127/220;
    3×230/400;
    3×110; 3×230
    Рабочий диапазон напряжений, В от 0,8 Uном
    до 1,15 Uном
    Номинальные (Iном) (максимальные) токи, А 1 (2), 5 (6), 5 (10)
    Базовый (Iб) (максимальный) ток, А 5 (100)
    Номинальное значение частоты, Гц 50;
    60 - по заказу
    Рабочий диапазон частот, Гц от 47,5 до 52,5
    От 57 до 63 - по заказу
    Диапазон значений постоянной счетчика по
    импульсному выходу, имп./(кВт·ч) [имп./(квар·ч)]
    от 1 до 10000
    Задается программно
    Стартовый ток (чувствительность), А
    класс точности 0,5S
    класс точности 1
    - трансформаторное включение
    - непосредственное включение
    - класс точности 2 (непосредственное вкл.)
    0,001 Iном

    0,002 Iном
    0,004 Iб
    0,005 Iб
    Потребляемая мощность на фазу по цепям напряжения, Вт (В·А), не более
    - трансформаторное включение
    - непосредственное включение
    0,7 (0,8)
    0,7 (0,8)
    Потребляемая мощность по цепям тока при Iном (трансформаторное включение), Вт (В·А) 0,01 (0,01)
    Параметры импульсного выхода SO:
    - напряжение, В, не более
    - ток, мА
    - длительность выходных импульсов, мс
    27
    25
    120
    Дополнительные импульсные выходы:
    - напряжение, В, не более
    - ток, мА, не более
    - длительность выходных импульсов, мс
    230
    100
    120
    Скорость обмена информацией при связи со
    счетчиком по цифровым интерфейсам, бит/с
    300 - 19200
    Предел основной абсолютной погрешности
    хода внутренних часов, с/сутки, не более
    ± 0,5
    Количество тарифных зон в сутках 48
    Количество сезонов 4
    Разрядность ЖКИ – дробная часть (количество знаков после запятой) 8 разрядов
    Сохранение данных в памяти, лет 30
    Масса, кг, не более
    - без размыкающего реле
    - с размыкающим реле
    1,5
    1,9
    Габаритные размеры (высота × ширина × глубина), мм, не более
    - без размыкающего реле
    - с размыкающим реле
    284,2×170,9×75,3
    314,2×170,9×75,3
    Средняя наработка до отказа, ч, не менее 120000
    Срок службы, лет, не менее 30
    Класс защиты по ГОСТ Р 51350-99 II
    Степень защиты по ГОСТ 14254-96 IP54
    Условия эксплуатации:
    - диапазон рабочих температур окружающего
    воздуха
    - относительная влажность
    (неконденсирующаяся), %, не более
    - атмосферное давление, кПа (мм рт. ст.)
    от минус 40 °С
    до плюс 70 °С
    0 - 95
    60 - 106,7 (460 - 800)
